前沿项目 / 汉田HL-6BNC 全自动铝板锯切机





产品介绍

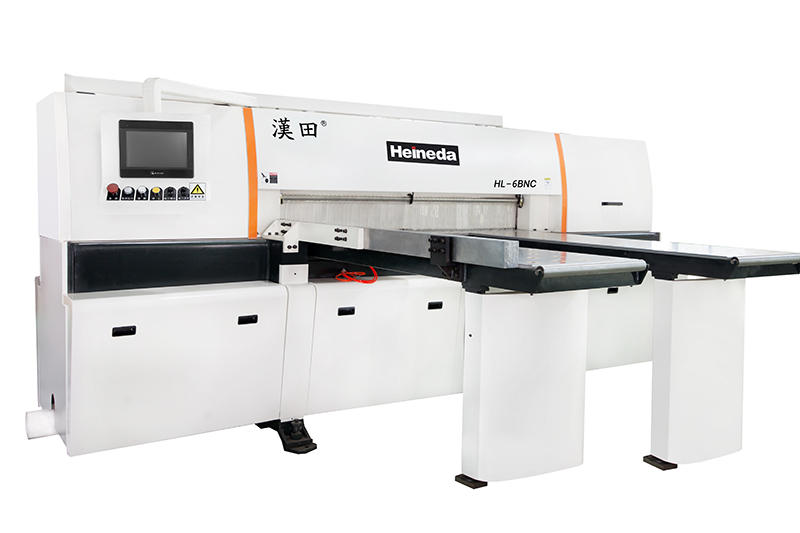

机床名称 :全自动铝板锯切机

 号:HL-6BNC 全自动铝板锯切机

 HL 代表汉田公司铝板锯切机型号。

 6 代表铝板锯切机尺吋大小,可锯切 1600 毫米。

 B 代表此机型机头可下上升降。

NC 代表本机为全自动机型。

本机床锯切工件使用圆锯片,具有锯切效率高,速度快,节能,锯口窄等特点,本机床主要锯切一定厚度范围内的铝板,特别适合各种铝板板材、模胚的锯切。此设备也适用于铜板、复合板、塑料板等等板材的锯切。

1.本机床由下列主要部件组成

a.设备主体              c.整体压料系统                 e.电气系统

b.工作台                 d.自动送料装置                 f . 冷却系统

2.主要部件结构及其它

a.设备主体

设备主体由主机架、可升降式机头、机头行走机构、锯片夹紧机构等四部分组成。

(Ⅰ)主机架

主机架采用焊接工艺,焊接后经退火去应力处理,主台面表面用机械加工,以使其表面平整。

(Ⅱ)可升降式机头

机头升降采用左右平行双滑轨设计,通过油压系统平稳的升降机头,以满足不同厚度的材料的锯切需求。

(Ⅲ)机头行走机构

机头行走机构采用的变频马达驱动,齿轮齿条传动,并结合左右平行双滑轨设计,有效降低机头行走惯性,提升巨座移动之顺畅性能,并能有效降低移动的偏摆晃动以达到最佳的裁切直缐精度。行程裁切最高速度可达 9/分钟,后退可达到 17/分钟。

(Ⅳ)锯片夹紧机构

采用双法兰配合螺母大接触面夹紧锯片,以扳手拧紧螺母,锁紧锯片,方便快捷。

b.工作台

工作台采用气浮式设计,配合主机架台面流水作业,使操作人员更加容易移动板材,节省板材上料下料时间。

c.整体压料系统

采用双气压,整体压料罩形式动作,气压由上往下压料,铝板材料水平放置在台面上,在确保压料的同时,也使小件板料锯切压料时更加准确。

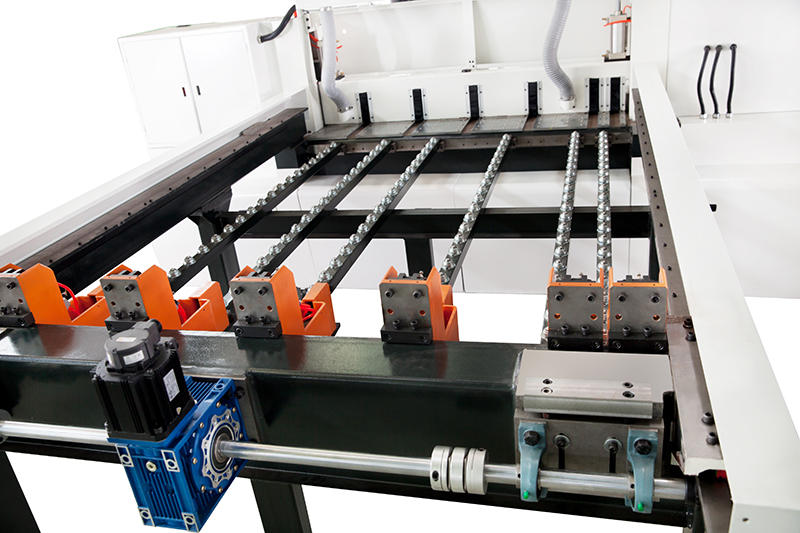

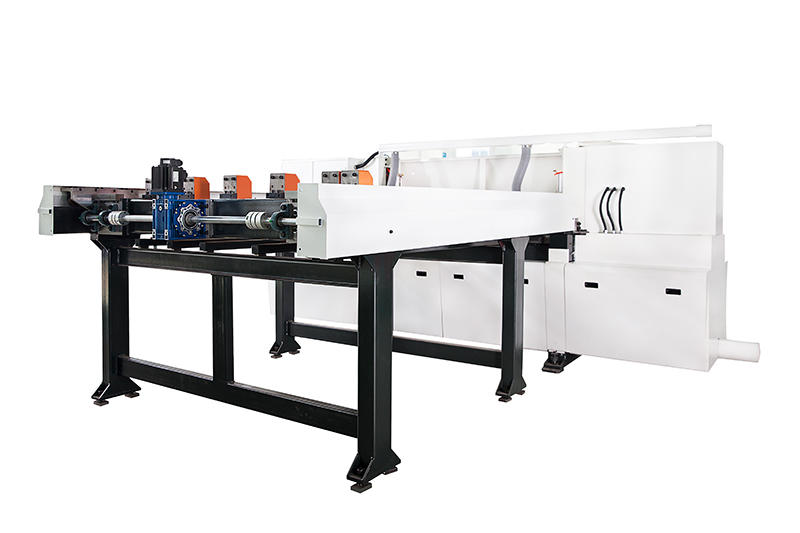

d.自动送料装置

采用自动送料装置,进料准确方便。如果进行批量板材锯切加工,祇要在触摸屏输入性对应的数据即可,无需再通过操作人员每次测量对刀锯切。

e.电气系统

电气系统采用独立电箱按钮开关设计,电源为普通工业三相电供应,电压为 380V。电箱上独立按钮操作,简单易懂。切割时,祇需在台面上放置好物料并对好刀,启动按钮开关即可。在启动按钮开关后,压料罩下行压料,同时主锯马达带动锯片高速旋转,锯片自动上行,到达行程位置后,机头行走裁切物料。当整个裁切物料过程结束后,主锯马达停止,锯片自动下行到底位,机头自动回到相应工作站设定的定点。

f  . 冷却系统

采用植物性切削油,节能环保,通过冷却系统强制给油,进行油雾冷却,冷却效果好。



技术参数



型号                         HL-6BNC
  裁切长度 2600mm
锯切能力 裁切宽度 1600mm
  最大裁切高度                  120mm
  最大锯片露出高度 125mm
  主锯马达   15KW
主锯片 主锯直径 Ø460mm
  主锯轴芯直径 Ø 38mm
  主锯转速 4000 r/min
锯座 行走变频马达 1.5KW
前进速度  最快  9 m/min
后退速度   最快 17 m/min
  自动送料电机 AC 2KW
使用气压 ≥5.0 kg/cm2
工作台离地面高度 1130 mm
机床外形尺寸(长×宽×高) 4700mm×5890mm×1970mm
电压 380V/50Hz
