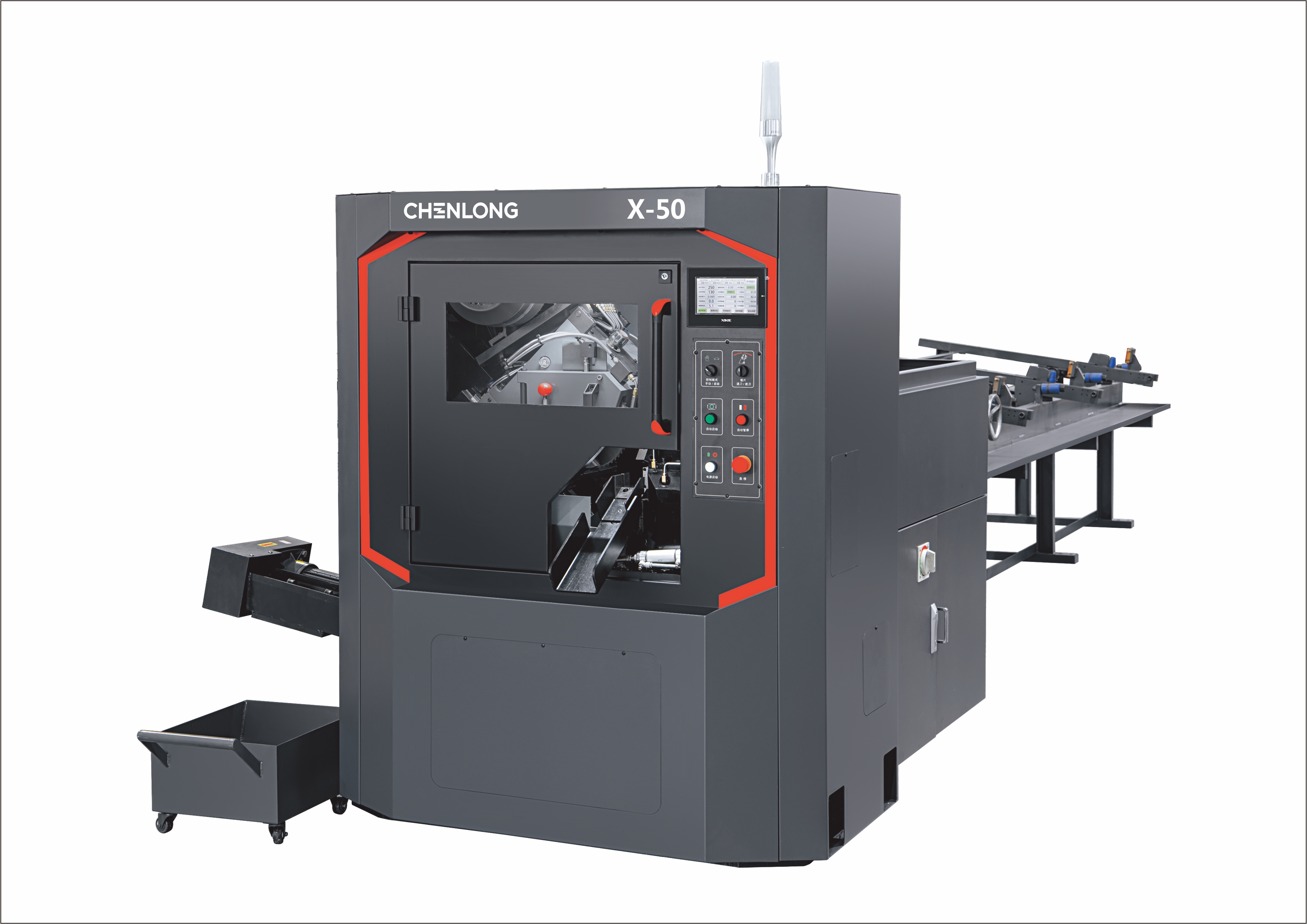

X .jpg)
产品介绍
1.1 本设备是一台泛用型高速金属圆锯机，特别适合各种有色金属管、棒材的高速
精密切断。
1.2 锯切刀具采用进口 TCT 圆锯片，锯片使用寿命长，锯口窄，省材料。
1.3 采用逻辑控制器进行自动控制，采用触摸屏进行参数设定，料头、料尾、工件、
切屑均可输送到指定位置，全过程数字化控制。
1.4 进给装置及送料装置采用伺服电机加高精度滚珠丝杆先进方式进行送料与进
给。
1.5 采用准干式喷雾冷却系统、集中自动润滑系统、锯屑自动收集系统、设备整体
性能可靠。
1.6 采用可调节高刚性锯片稳定器，完全防止了圆锯片的振颤、偏摆，锯切精度高。
1.7 液压、气动系统元件全部采用进口知名品牌产品，设备整体性能有可靠保证。
1.8 具有自主知识产权的动力头及齿轮消隙装置以及配套部件全部进口，保证圆锯
机的锯切精度及圆锯片的使用寿命。
技术参数
|
锯切能力 |
|
|
棒材 ● |
10 ~ 50 mm |
|
角材 ▓ |
10 ~ 40 mm |
|
圆管 ○ |
10 ~ 50mm |
|
方管 □ |
10 ~ 40mm |
|
机头主轴 |
|
|
适用 TCT 碳化钨圆锯片 |
Ø250 x 2.0 t mm |
|
锯片回转数 |
40 ~ 160 rpm / Variable speed |
|
锯片残屑清除器 |
圆形钢丝刷 |
|
马达 |
|
|
主轴驱动马达 |
7.5kw / 4p |
|
AC 伺服马达＿机头 |
1.5kw |
|
AC 伺服马达＿送料机构 |
1.0kw |
|
油压驱动马达 |
2.25 kw / 4p |
|
油压装置 |
|
|
油压驱动压力 |
70 kg/cm2 (7 MP a) |
|
油压箱容量 |
110 liters |
|
|
|
|
工作气压压力 |
4 ~ 6 kg/cm2 (55 ~ 85 psi) |
|
定寸送料(GFC)机构 |
|
|
端切长度 |
8~99mm |
|
残料长度 |
50mm+a（a 为不够一个材料长度） |
|
送料长度 |
770mm(单次) |
|
|
|
|
排屑装置 |
螺旋式排屑 |
|
重量 / 主机 |
2150KGS |
