X HA360
产品介绍
1、 设备名称

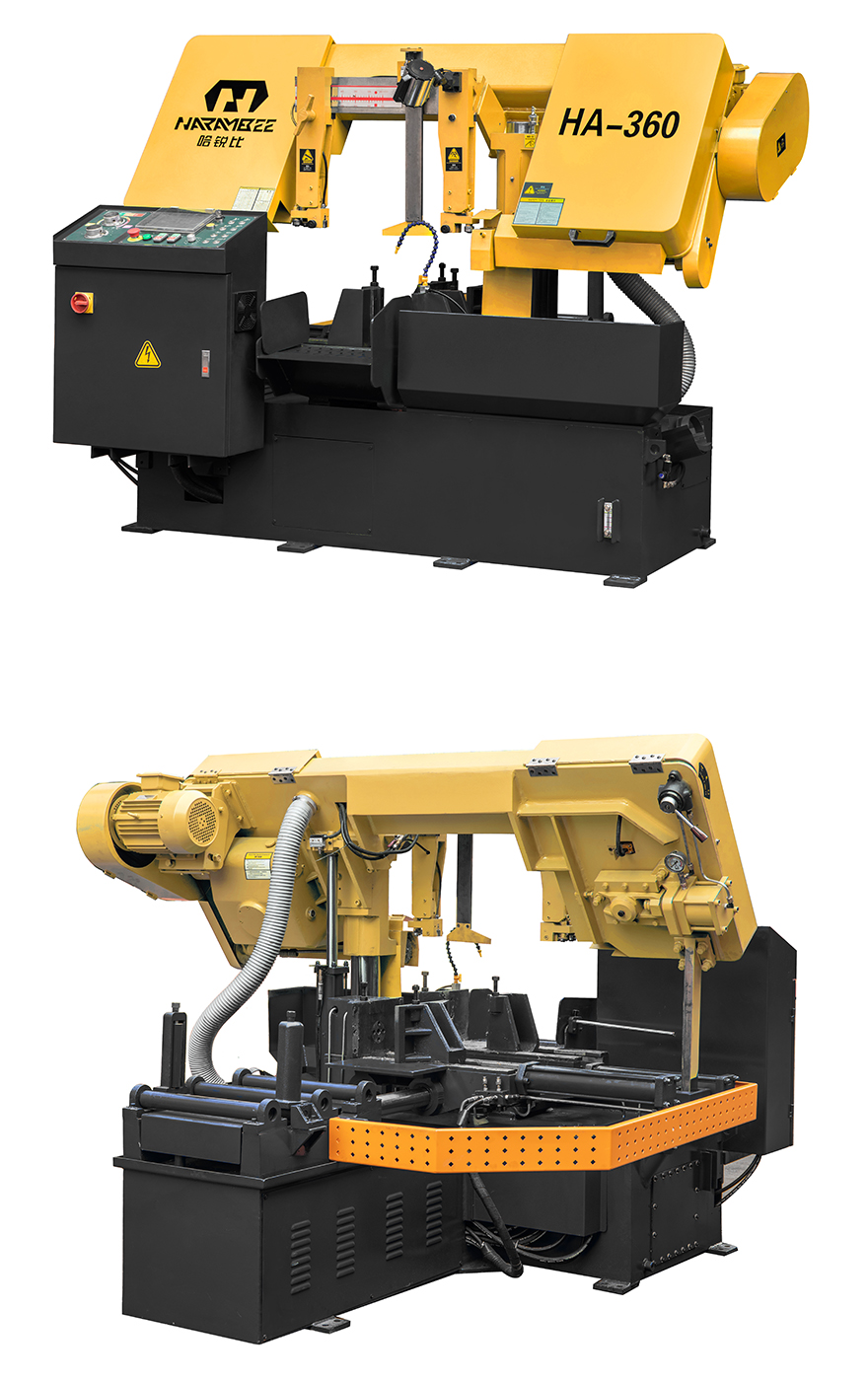

HA360高性能卧式数控带锯床，最大锯切高度360mm，最大锯切宽度360mm。
2、设备用途
主要用于锯切各种大直径、大横断面的模具钢、棒料和锻钢件、不锈钢以及各种轴类件等。
3、锯切材料
大中型模块、钛合金钢、圆棒、锻件等材料
4、工况环境要求（公用介质条件）
4.1供电系统
电源电压： 电压380V AC
电压波动范围： -10%～+15%
频率及波动范围：50Hz±1Hz
4.2冷却循环水
推荐使用：专用切屑液
5、设备大纲
5.1设备生产工艺流程
行车吊装上料→ PC输入锯切的尺寸和长度→ 活动钳口夹紧定尺送料→ 送料完成→ 固定钳口液压夹紧→ 开始锯切→ 锯切完成、锯弓自动抬升→ 出料 →下一个自动循环开始
5.2设备组成
设备主要由以下部分组成：锯架、底座、主传动系统、锯带轮组、锯带张紧装置、锯带导向装置、锯切进给系统、液压系统、一套自动送料机构、数控成套电气系统、锯条水冷却液循环系统、自动排屑机构等组成。
技术参数
|
序号 |
项目 |
|
技术参数 |
备注 |
|
1 |
适用范围 |
最大锯切直径 |
≤360mm |
|
|
|
|
最大锯切规格 |
宽≤360mm 高≤360mm |
|
|
|
|
最大锯切长度 |
单次定尺送料行程500mm |
|
|
2 |
锯床结构 |
立柱结构 |
镀洛圆柱导向、主副柱结构 |
|
|
|
|
升降形式 |
主柱液压油缸控制升降； |
|
|
|
|
锯弓结构 |
采用一次成型钢板含加强钢板焊接而成 |
|
|
|
|
锯床底座 |
床身底座采用下沉结构设计 |
需做地脚固定 |
|
3 |
夹紧系统 |
夹钳数量 |
2对 |
|
|
|
|
夹钳分布 |
锯带两侧附入料与出料夹钳 |
|
|
|
|
工作夹紧 |
液压单边，可独立控制 |
|
|
|
|
虎钳状态 |
锯切过程中，固定虎钳处于夹紧状态 |
|
|
4 |
锯切系统 |
锯条导臂 |
重型导向臂、人工控制导臂移动 |
球墨铸铁 |
|
|
|
导向头结构 |
顶背、左右为合金片结构 双轴承导向（防震滚轮） |
轴承：NSK高速耐磨轴承 |
|
|
|
锯条张紧 |
液压自动张紧 |
张紧力可调 |
|
|
|
锯条线速度 |
变频调速15-75m/min |
|
|
|
|
锯条尺寸 |
4420*34*1.1 |
双金属锯条硬质合金锯条 |
|
|
|
导向头系统 |
油压夹持钨钢导正锯带 |
防锯偏 |
|
5 |
定尺送料机构 |
送料方式 |
重型钳口夹持 |
|
|
|
|
定长方式 |
磁栅尺+PLC液压油缸送料 |
|
|
|
|
成品材料单次送料 |
500mm |
可多次 |
|
|
|
活动夹钳移动轨道 |
直线导轨 |
|
|
|
辅助料架 |
无动力滚筒料架 |
长度2000mm*1个 |
|
|
6 |
液压系统 |
液压油箱 |
独立箱体式 |
便于更换清理 |
|
|
|
液压阀门 |
阀：台湾七洋；油泵：日本安颂
|
|
|
|
|
液压散热 |
风冷却散热 |
|
|
|
|
液压油箱容积 |
85L |
|
|
|
|
系统压力 |
0-3.5mpa |
|
|
8 |
电气系统 |
操作面板 |
|
|
|
|
|
触摸屏 |
威纶 |
|
|
|
|
PLC |
三菱 |
|
|
|
|
电器元件 |
品牌：施耐德 |
|
|
|
|
警告标识语言 |
中文和英文 |
|
|
|
|
工作电压 |
AC.380V/50HZ |
|
|
|
|
主电机功率 |
4.0 KW 变频调速 |
|
|
|
|
液压电机功率 |
1.5 KW |
|
|
9 |
控制系统 |
界面语言 |
中文 |
|
|
|
|
开机界面 |
中文 |
|
|
|
|
变频器 |
品牌：士林 |
|
|
|
|
控制电器 |
品牌：施耐德 |
|
|
10 |
精度误差 |
长度误差 |
磁栅尺读数 |
|
|
|
|
断面垂直度误差 |
0.3/100mm |
|
|
|
|
断面平行度误差 |
0.3/100mm |
|
|
|
|
送料精度 |
小于0.3/500mm |
|
|
11 |
安全防护 |
|
断带采用张力压力感测，闷车采用电流过负载保护。机器采用封闭防护罩整体包围，防止锯屑飞溅。 |
|
|
12 |
排屑系统 |
驱动方式 |
动力式锯带清屑钢丝刷 |
主动清屑模式 |
|
13 |
锯屑处理 |
自动排屑 |
螺杆式自动排屑机 含废料收集小车 |
|
|
14 |
锯条张紧 |
张紧方式 |
油压张紧 |
高精密转阀控制 |
|
15 |
回液系统 |
冷却水 |
可循环 |
添加冷却油 |
|
|
|
冷切削容积 |
90L |
|
|
16 |
照明系统 |
切割照明 |
JC卤钨泡工作灯 |
美观/亮度高 |
|
|
交货资料 |
说明书语言 |
中文 |
|
|
17 |
外形尺寸 |
长*宽*高 |
3200mm*2200mm*1600mm |
主机 |
|
18 |
机床重量 |
|
约1850kg |
|
