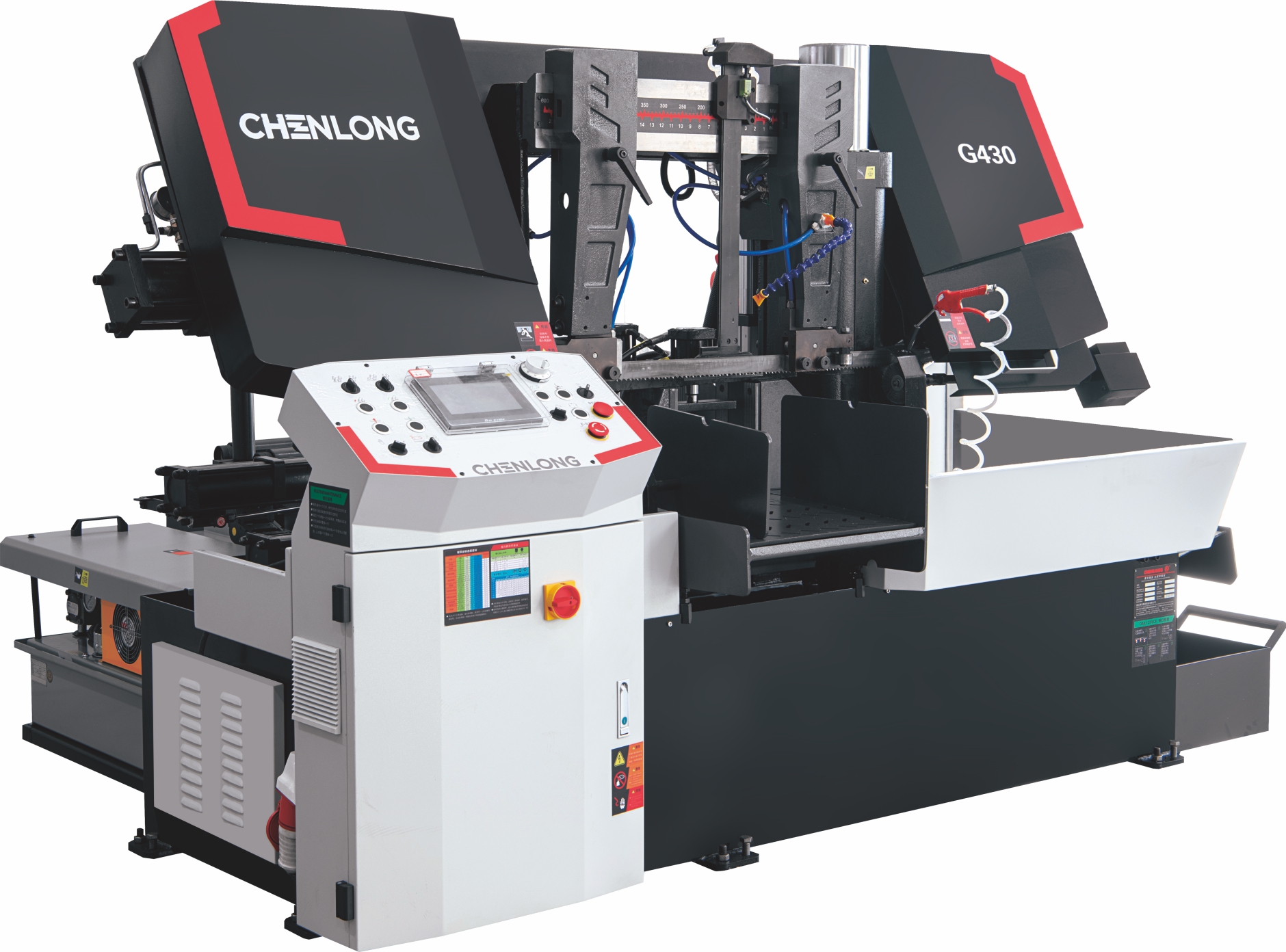

产品介绍
本机床主要用于中小规格棒料和管料及板材的锯切，并能适应各种黑色金属材料的锯切加工。具有切削效率高、节能、锯口窄、节能省料、操作简单等特点。
本机床采用双立柱结构，保证结构可靠性、稳定性和先进性，各部分功能具有余量，同时也保证具有高品质的锯切精度。
1. 机床通过机械、电气、液压的配合，具有自动夹紧、自动进刀、
技术参数
|
序号 |
项目名称 |
单位 |
技术参数、规格 |
备注 |
|
1 |
最大切削范围 |
mm |
●430 ■430×430 |
|
|
2 |
带锯条规格 |
mm |
41×1.3×5080 |
|
|
3 |
带锯条线速 |
m/min |
18-80 |
变频调速 |
|
4 |
带锯条进给速度 |
mm/min |
0-600 |
伺服智能变速 |
|
5 |
机床输入电源 |
|
A.C380V、 50Hz |
|
|
6 |
主电机功率 |
kW |
7.5 |
永磁电机 |
|
7 |
液压电机功率 |
kW |
1.5 |
|
|
8 |
冷却泵功率 |
kW |
0.135 |
|
|
9 |
工作台高度 |
mm |
690 |
|
|
10 |
最小夹持尺寸 |
mm |
10 |
|
|
11 |
端面垂直度 |
mm |
0.2/100 |
|
|
12 |
液压箱容积 |
L |
60 |
|
|
13 |
冷却箱容积 |
L |
50 |
|
|
14 |
送料方式 |
|
液压夹紧送料 |
|
|
15 |
单次最大送料油缸行程 |
mm |
500 |
可多次送料 |
|
16 |
重复送料精度 |
mm |
±0.2 |
|
|
17 |
最小尾料长度 |
mm |
单根：245，成捆：290 |
|
|
18 |
主传动方式 |
|
齿轮传动 |
|
|
19 |
锯条进给方式 |
|
伺服电缸 1.5kW |
专利产品 |
|
20 |
夹紧方式 |
|
液压夹紧 |
|
|
21 |
锯带张紧方式 |
|
液压张紧 |
|
|
22 |
锯屑清理方式 |
|
电动钢丝刷 |
|
|
23 |
油箱形式 |
|
外置独立 |
|
|
24 |
控制方式 |
|
PLC 控制+触摸屏、按钮操作 |
|
|
25 |
机床重量 |
kg |
≈2630 |
|
|
26 |
主机外形尺寸 |
mm |
2900×2250×1700 |
长×宽×高 |
