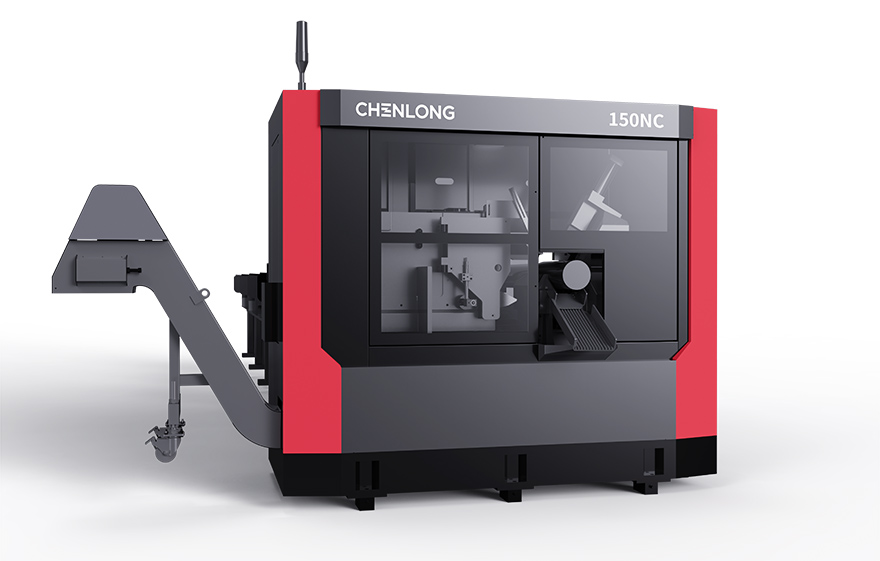

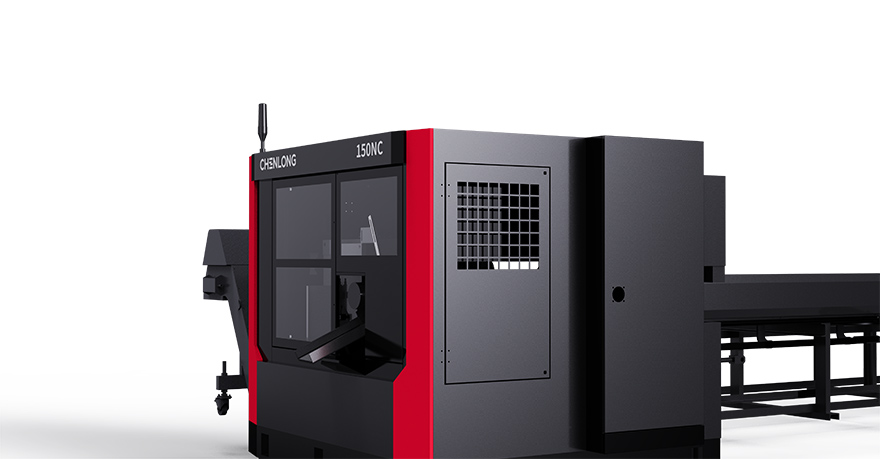

X圆锯机斜推G-150L
产品介绍
本设备是一台泛用型高速金属圆锯机，特别适合各种有色金属管、棒材的高速精密切断。
1.2 锯切刀具采用进口TCT圆锯片，锯片使用寿命长，锯口窄，省材料。
1.3 采用PLC逻辑控制器进行自动控制，采用触摸屏进行参数设定，料头、料尾、工件、切屑均可输送到指定位置，全过程数字化控制。
1.4 进给装置及送料装置采用伺服电机加高精度滚珠丝杆先进方式进行送料与进给。
1.5 采用准干式喷雾冷却系统、集中自动润滑系统、锯屑自动收集系统、设备整体性能可靠。
1.6 采用可调节高刚性锯片稳定器，完全防止了圆锯片的振颤、偏摆，锯切精度高。
1.7 液压、气动系统元件全部采用进口知名品牌产品，设备整体性能有可靠保证。
技术参数
|
锯切能力 |
棒材：50-150 mm 角材：50-105 mm 圆管：50-150 mm 方管：50-105 mm |
|
机头主轴 |
|
|
使用TCT超硬圆锯片(mm) |
460x2.7T |
|
销孔及孔径(mm) |
4xØ14xPCD90xØ50 |
|
主轴马达(kw) |
18.5(4P)伺服电机 |
|
主轴转速(rpm) |
30-125 |
|
切断进给方式 |
AC伺服马达+滚珠螺杆|斜切进给 |
|
主夹钳方式 |
液压式|垂直及水平夹持各一组 |
|
锯片残屑清除装置 |
主动式圆形钢丝刷 |
|
齿轮间隙补偿装置 |
通轴式磁粉制动器 |
|
送料夹钳 |
|
|
送料驱动方式 |
AC伺服马达+滚珠螺杆 |
|
送料夹钳方式 |
液压式|水平夹持 |
|
材料前端去除长度(料头) |
8~99mm(程式可选不切料头) |
|
材料后端残料长度(料尾) |
100+α mm(α为不够一个切断工件的长度) |
|
单次送料切断长度 |
10-780mm |
|
自动供料装置 |
|
|
允许置料长度 |
3000-6000mm |
|
供料方式 |
预排式|液压举升 |
|
液压装置 |
|
|
液压驱动马达(kw) |
3.7(4P) |
|
液压系统额定压力(MPa) |
7.0 |
|
液压油容量(L) |
150 |
|
尺寸及重量 |
|
|
重量(机台+料架) |
7332kg |
|
尺寸(LXW) |
7412X3602mm |
|
其它标准配备装置 |
|
|
锯片偏摆防震装置 |
碳化钨平行块 |
|
分料装置 |
气动|往复式 |
|
自动润滑系统 |
定时定量强制给油 |
|
刀具润滑系统 |
准干式油雾润滑 |
|
排屑机 |
链板式|连续或间歇运转 |
|
工作灯 |
LED|防水防尘 |
|
选配装置 |
|
|
电控箱热交换器 |
封闭式高效率热交换系统 |
|
离心式油雾回收机 |
多级过滤，节能环保 |
|
集束式供料装置 |
整捆上料，长料切割首选 |
|
第三夹钳 |
残料长度30+α (α为不够一个切断工件的长度) |
|
液压钢丝刷 |
主动式去除残屑 |
|
长料承接装置(出料装置) |
多种方式灵活选择可配机器人出料码料 |
